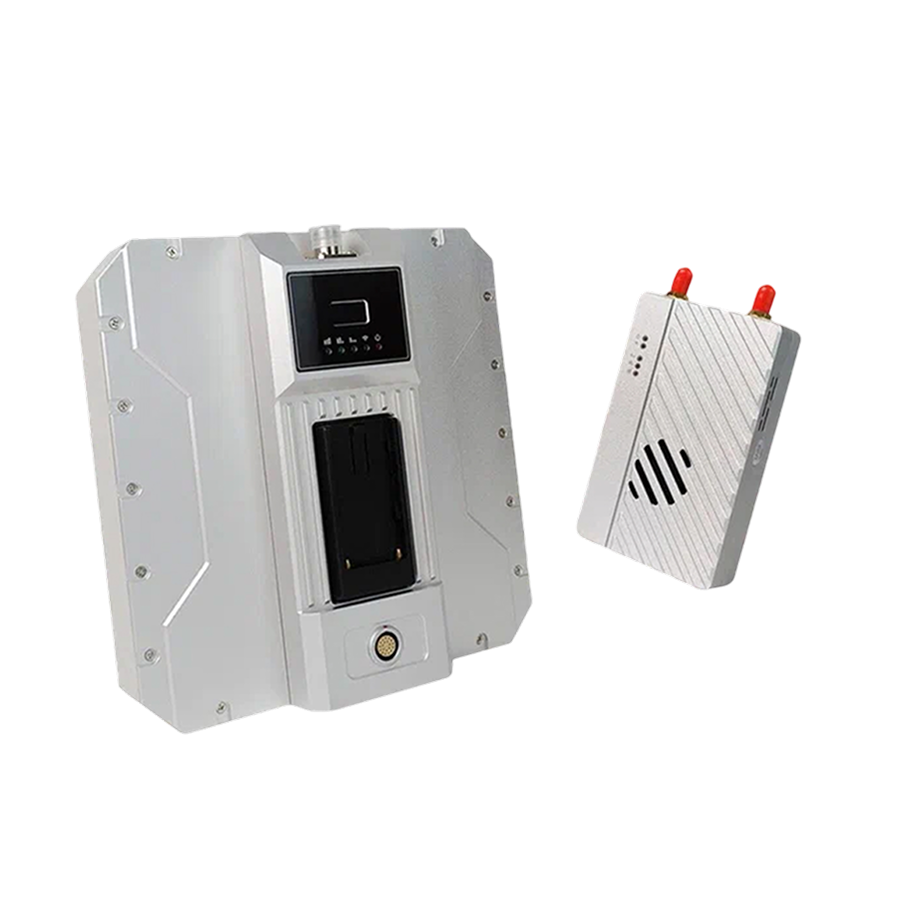

Радиосвязь «Луч»

Семейство систем беспроводной передачи HD-видео и телеметрии для БПЛА, обеспечивающих скорость до 30 Мб/с. Модели в линейке отличаются дальностью связи: от M-K22 (до 22 км) до МК-150 (до 150км).

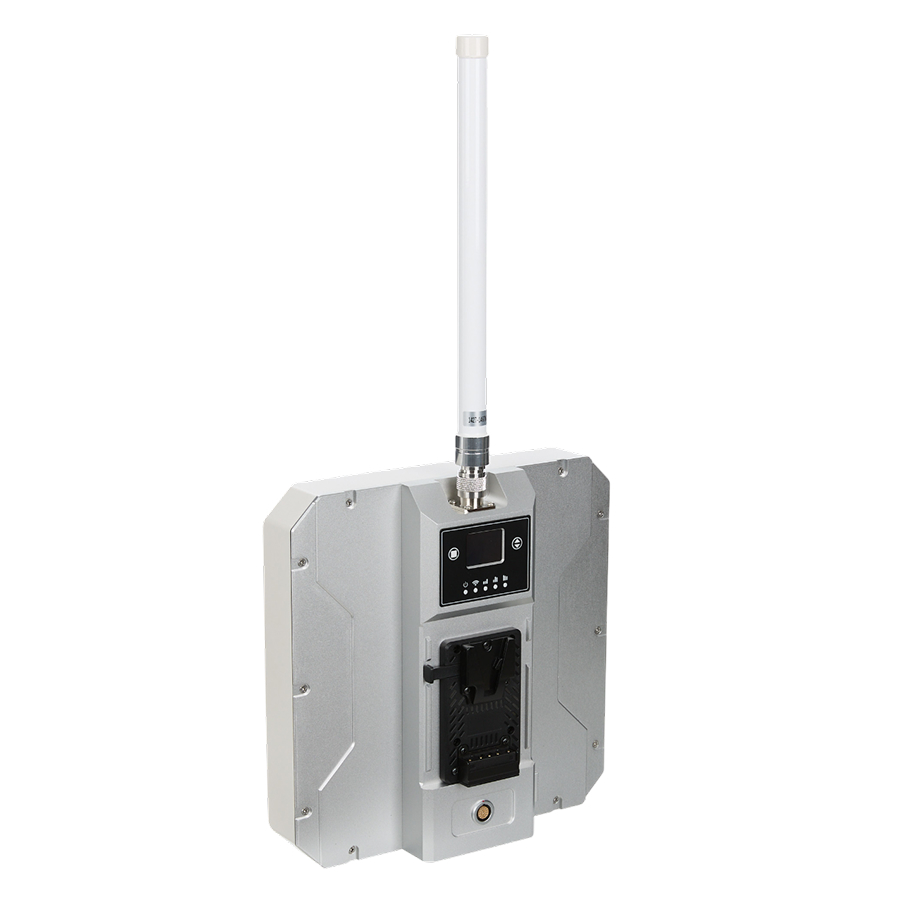

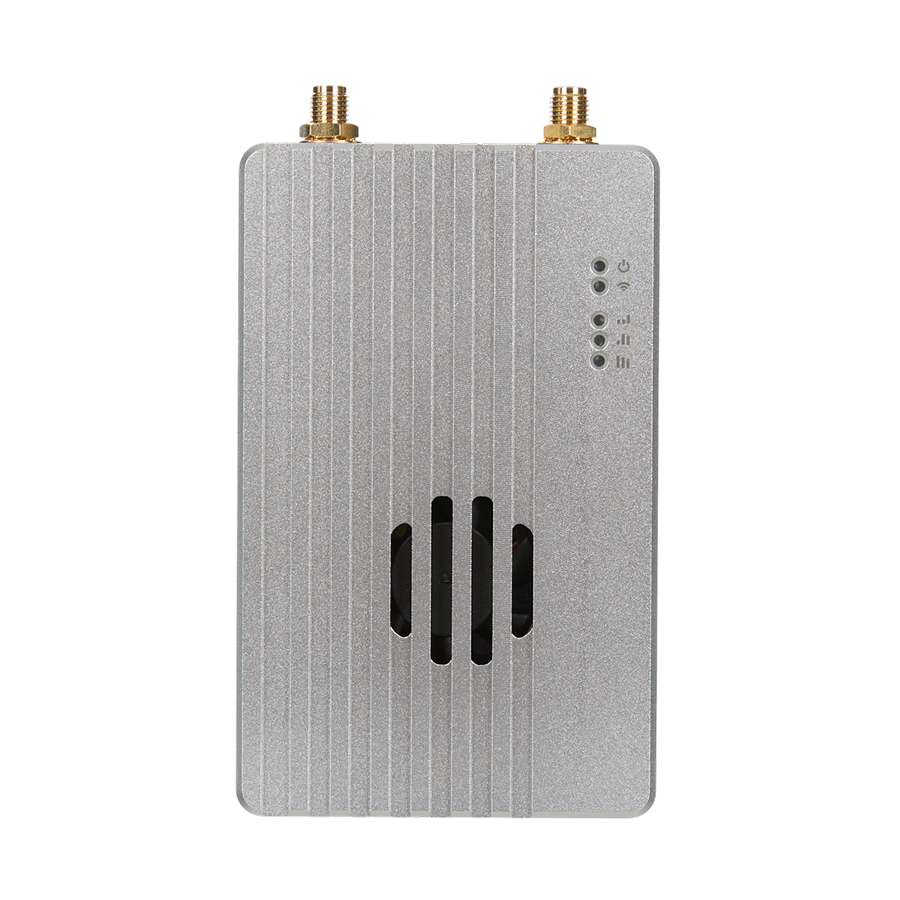

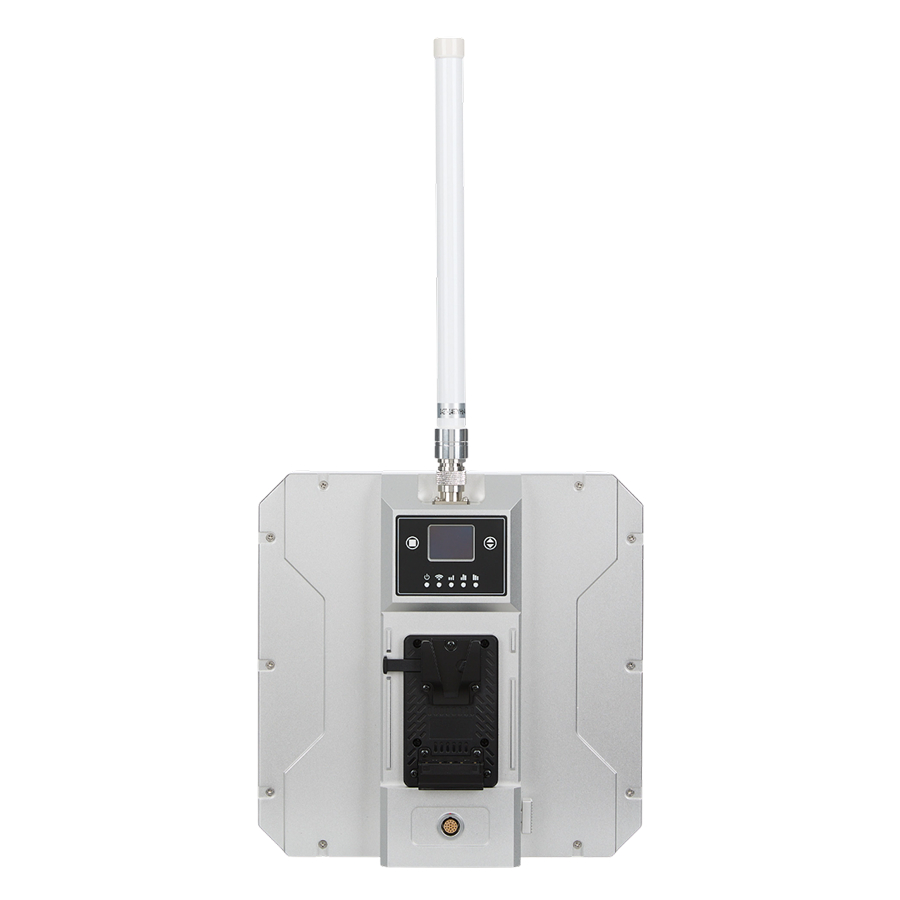

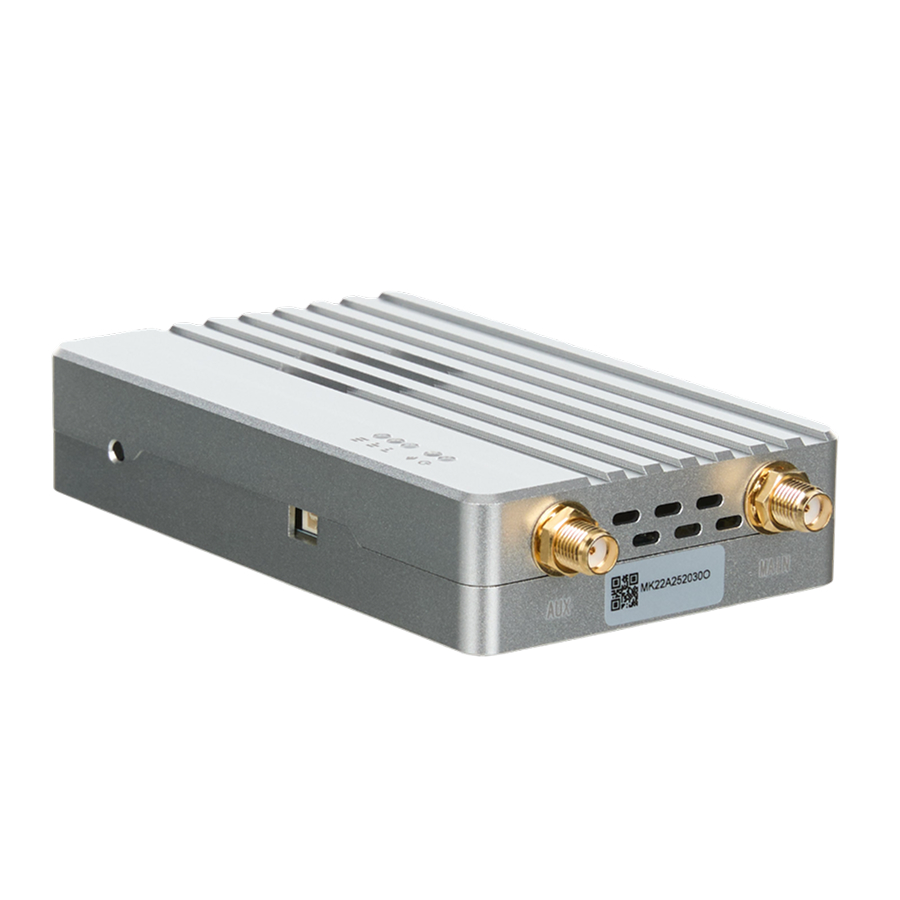

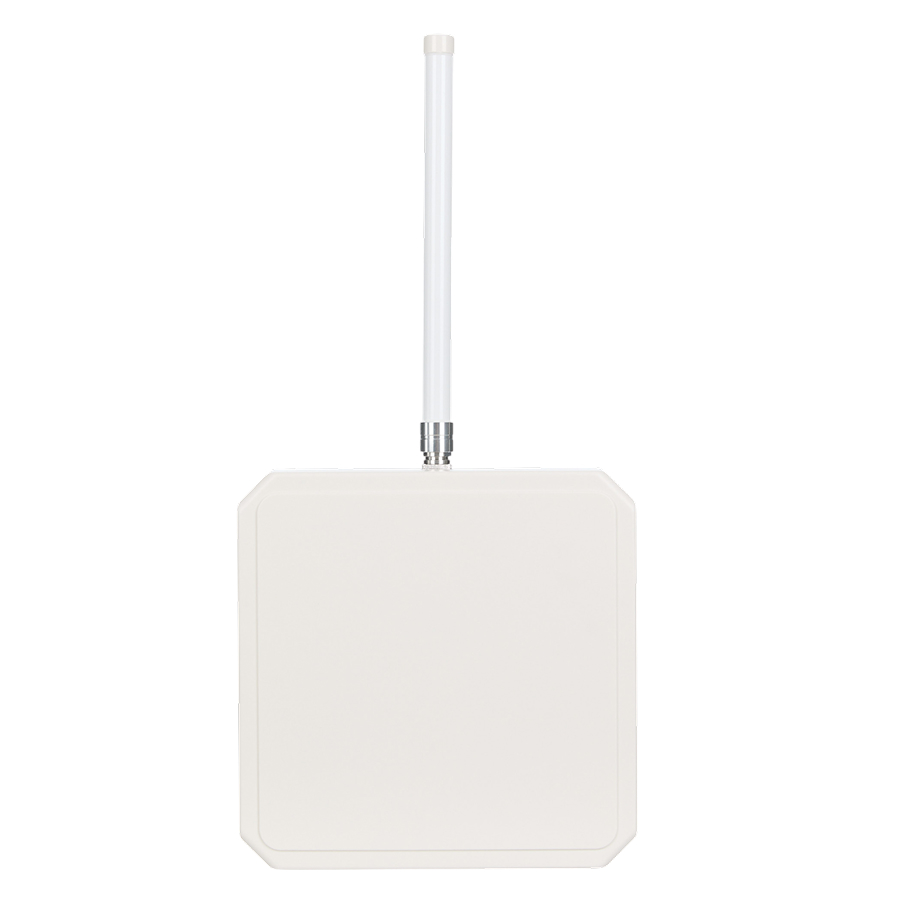

MK-22 / МК-55

радиомодемы с одинаковой скоростью передачи данных (до 30 Мб/с), но MK22 обеспечивает дальность связи до 22км, а МК55 — до 55км.

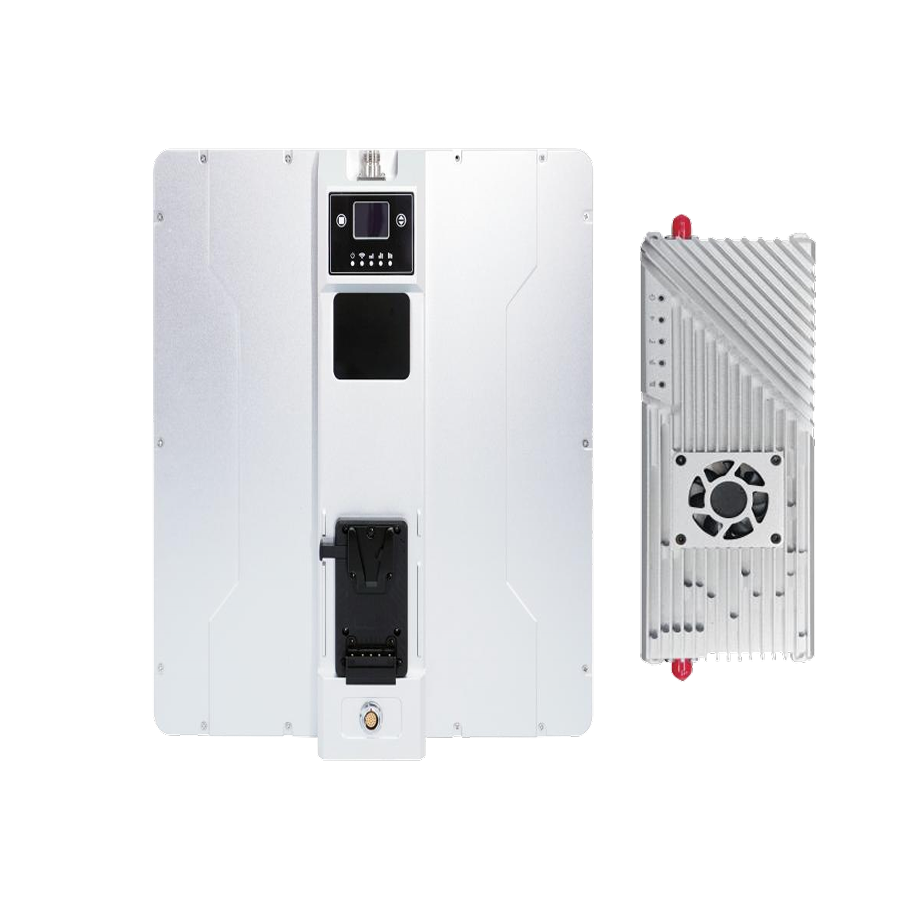

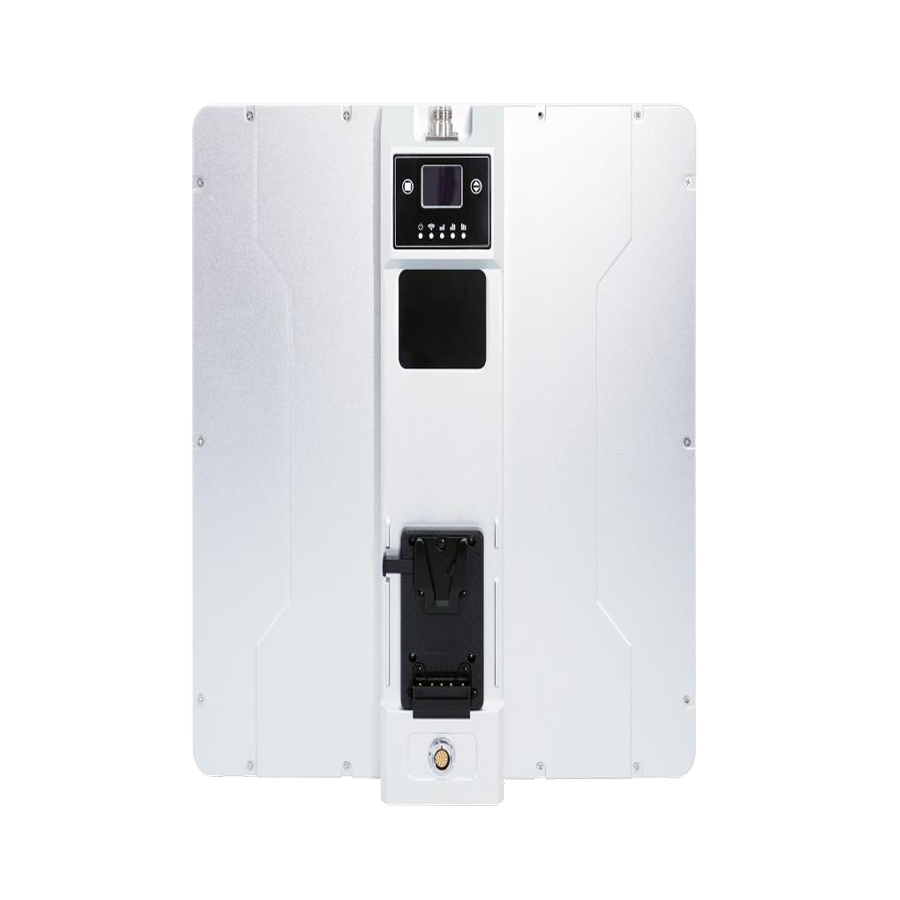

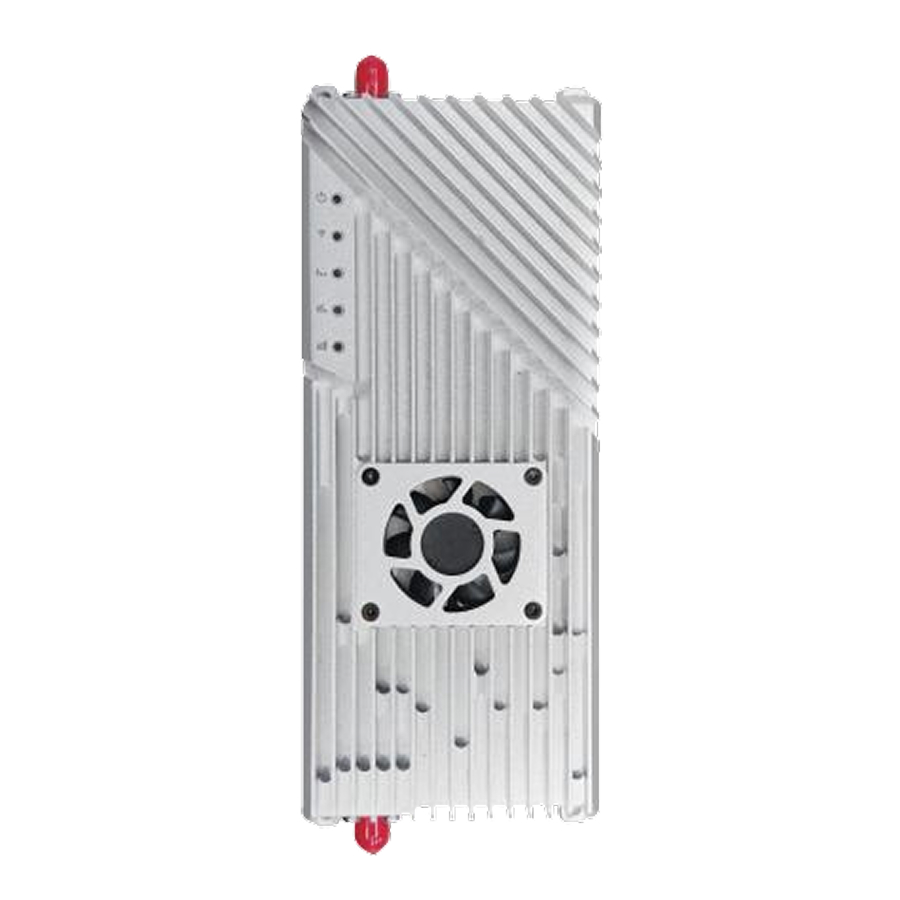

МК-100 / МК-150

радиомодемы с одинаковой скоростью передачи данных (до 30 Мб/с), но MK100 обеспечивает дальность связи до 100км, а МК150 — до 150км.

Ключевые преимущества

Сверхдальняя передача данных

Проверенная система обеспечивает стабильную беспроводную связь на расстоянии до 55км с минимальной задержкой. Поддерживает одновременную трансляцию двух видеоканалов с общей скоростью до 30 Мбит/с

Высокая помехозащищенность

Благодаря оптимизированной рабочей частоте и технологии передачи, система отличается высокой устойчивостью к подавлению сигнала (РЭБ), гарантируя стабильность канала связи в сложных условиях.

Надежная конструкция

Система успешно используется более 3 лет в различных условиях. Наземный блок выполнен в прочном корпусе, оснащен индикаторами связи и удобным креплением под штатив.

Универсальность

Поддерживает режим «точка–точка» и легко интегрируется в современные БПЛА-комплексы. Полностью совместима с пультом «Контроль-3».

Оформить заявку

Технические характеристики



Основные



Интерфейсы и питание



Условия эксплуатации



Габаритные размеры

Модель	MK22 / MK55	MK100 / MK150
Дальность связи	до 22км / до 55км	до 100км / до 150км
Мощность сигнала	30 dBm ±1 dB	37 dBm ±1 dB
Чувствительность	≤ –92 dBm	≤ –95 dBm
Скорость передачи	до 30 Мб/с	до 30 Мб/с
Тип антенны	Воздух: всенаправленная Земля: патч-антенна + стекловолоконная всенаправленная	Воздух: всенаправленная Земля: патч-антенна + стекловолоконная всенаправленная
Усиление антенны	Воздух: 2.5 dBi Земля: 12 dBi + 2.5 dBi	Воздух: 2.5 dBi Земля: 12 dBi + 2.5 dBi
Рабочие частоты	800 МГц/1.4 ГГц/2.4 ГГц	800 МГц / 1.4 ГГц
Ширина канала	5 МГц / 10 МГц / 20 МГц	5 МГц / 10 МГц / 20 МГц
Модуляция	OFDM	OFDM

	MK22 / MK55	MK100 / MK150
COM-порт	Воздух: RS232, TTL Земля: RS232×2	Воздух: RS232, TTL Земля: RS232×2
SBUS-порт	Воздух: SBUS_OUT×2 Земля: SBUS_IN×2	Воздух: SBUS_OUT Земля: SBUS_IN
Сетевые порты	Воздух: 4-pin сетевой интерфейс Земля: RJ45 (Ethernet)	Воздух: 4-pin сетевой интерфейс Земля: RJ45 (Ethernet)
Разъем питания	Воздух: 4-pin Земля: XT30	Воздух: 4-pin Земля: XT60
Диапазон питания	DC 9-28В	Воздух: DC 12-28В Земля: DC 9-28В
Потребление энергии	≤8.5 В	≤15 В

	MK22 / MK55	MK100 / MK150
Рабочая температура	от –40°C до +70°C	от –40°C до +70°C
Температура хранения	от –40°C до +85°C	от –40°C до +85°C
Допустимая влажность	5–95% (без конденсации)	5–95% (без конденсации)

	MK22 / MK55	MK100 / MK150
Наземная часть	25.6×25.6×9.4 см Вес: 1.9 кг	39×39×9 см Вес: 3.65 кг
Воздушный модем	10×6.3×2.2 см Вес: 150 г	15×6.2×2.7 см Вес: 240 г
